Tủ hút khí độc là gì và vì sao thao tác axit hay dung môi bay hơi ngay trên bàn thường lại là rủi ro mà phòng lab nào cũng phải loại bỏ? Hơi hóa chất không có màu và nhiều khi không có mùi nên người làm thí nghiệm hít phải lúc nào không hay, còn thiết bị trong phòng thì xuống cấp nhanh vì bị ăn mòn. Tủ hút khí độc là hàng rào kỹ thuật đầu tiên giữ hơi độc lại tại nơi phát sinh trước khi chúng lan vào vùng thở của người dùng. Bài viết giải thích khái niệm, nguyên lý, cấu tạo, tác dụng, các loại tủ và những thông số cần kiểm tra trước khi đầu tư. Nội dung được đúc kết từ kinh nghiệm tư vấn, thiết kế và thi công phòng lab trọn gói của Lý Sơn Sa Kỳ Lab, đơn vị có xưởng sản xuất riêng và đã đồng hành cùng hàng chục đối tác lớn nhỏ cho đến khi phòng lab vận hành trơn tru.
Tủ hút khí độc là gì?
Hiểu một cách toàn diện, tủ hút khí độc là gì được trả lời như sau: tủ hút khí độc (còn gọi là tủ hút hóa chất hay fume hood) là thiết bị bảo hộ tập thể dạng buồng một mặt thao tác, dùng quạt hút để cuốn hơi, khí và bụi độc ra khỏi vùng thở của người dùng. Khí sau đó được dẫn ra ngoài qua đường ống hoặc đi qua bộ lọc và bộ xử lý trước khi thải. Nói cách khác, đây là biện pháp kiểm soát ngay tại nguồn thay vì chỉ trông chờ vào đồ bảo hộ cá nhân.
Điều này khớp với nguyên tắc trong bài 10 quy tắc an toàn phòng thí nghiệm bắt buộc biết: hóa chất độc hoặc dễ bay hơi phải được thao tác trong tủ hút, còn khẩu trang hay kính bảo hộ không thay thế được tủ hút khi hơi độc phát sinh liên tục. Để biết hóa chất nào cần đưa vào tủ, người dùng có thể dựa vào nhãn cảnh báo. Theo bài ký hiệu cảnh báo hóa chất GHS, các biểu tượng từ GHS05 đến GHS08 cảnh báo nguy hiểm sức khỏe gồm ăn mòn, độc cấp tính, kích ứng và tác hại mạn tính.
Sự khác biệt giữa thao tác trong tủ hút và thao tác trên bàn thường thể hiện ở bảng dưới đây.
| Tiêu chí | Thao tác trên bàn thường | Thao tác trong tủ hút khí độc |
|---|---|---|
| Hơi hóa chất | Lan ra phòng và vùng thở | Được cuốn vào tủ rồi dẫn ra đường ống |
| Che chắn | Không có | Cửa kính cường lực nâng hạ làm màn chắn |
| Vật liệu | Tùy loại bàn | Vách Phenolic HPL, mặt bàn kháng hóa chất, quạt nhựa PP chịu acid |
| Kiểm soát vận hành | Phụ thuộc thói quen người dùng | Có bảng điều khiển quạt và đèn, kiểm tra hiệu suất định kỳ |

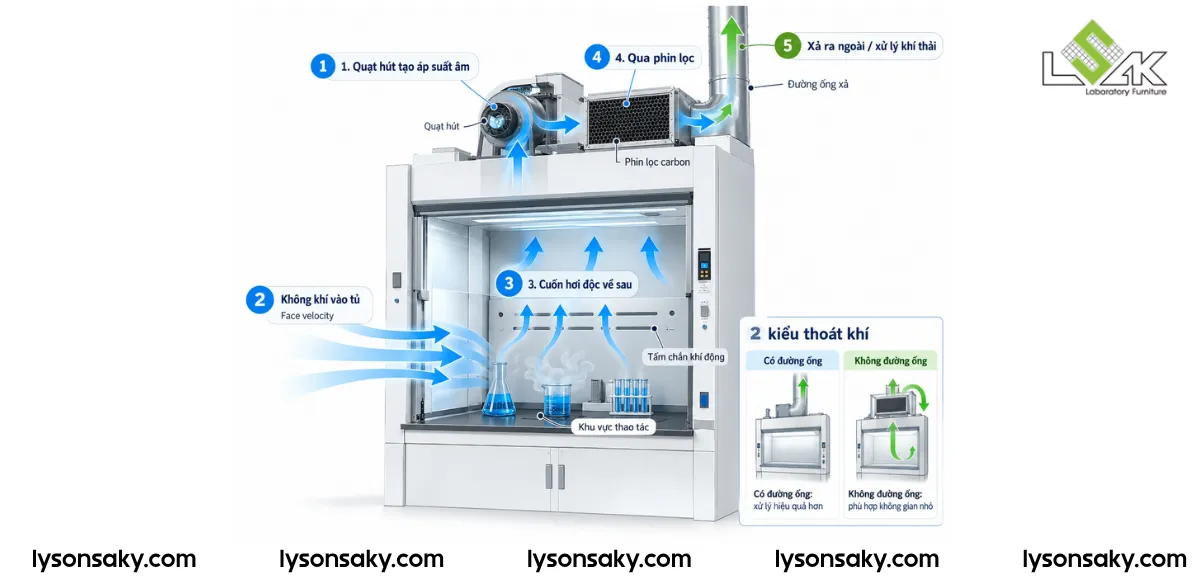

Tủ hút khí độc hoạt động theo nguyên lý nào?
Để hiểu tủ hút khí độc là gì trong thực tế vận hành, cần nắm nguyên lý tạo dòng khí. Quy trình diễn ra theo năm bước:
- Quạt hút tạo áp suất âm bên trong thân tủ.
- Không khí phòng đi qua mặt cửa vào tủ, tạo ra dòng gió mặt cửa, thường gọi là face velocity.
- Dòng khí cuốn hơi độc phát sinh ở khu vực thao tác về phía sau tủ, đi qua tấm chắn khí động có khe điều chỉnh.
- Khí đi qua phin lọc (với tủ có phin carbon) rồi vào quạt.
- Khí được xả ra ngoài qua đường ống hoặc đưa sang bộ xử lý khí thải.
Theo cách thoát khí, tủ hút chia thành loại có đường ống và loại không đường ống. Loại có đường ống đưa khí ra ngoài nên xử lý hiệu quả hơn. Loại không đường ống lọc tuần hoàn ngay trong tủ, phù hợp không gian nhỏ và hóa chất phù hợp với bộ lọc đã chọn.

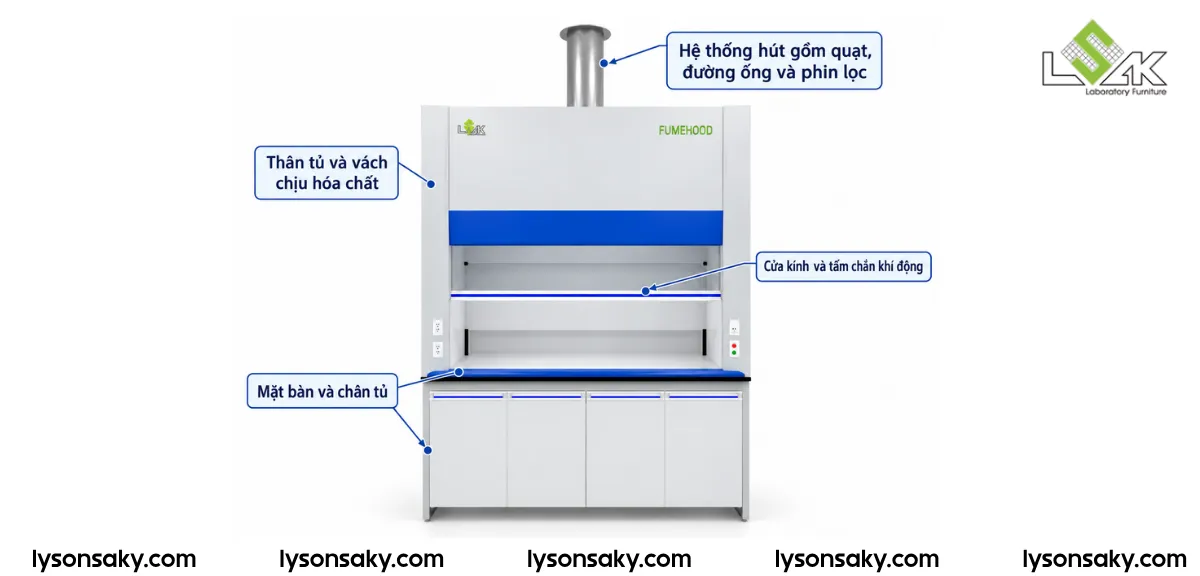

Cấu tạo của tủ hút khí độc gồm những bộ phận nào?
Một tủ hút đạt yêu cầu là sự phối hợp của bốn cụm bộ phận. Thông số dưới đây lấy từ các mẫu LSK-FH1.5 và LSK-FH18 do Lý Sơn Sa Kỳ Lab sản xuất.
Thân tủ và vách chịu hóa chất
Khung tủ dùng inox 430 sơn tĩnh điện, vách làm từ tấm Phenolic HPL chống chịu hóa chất và có thể hỗ trợ lắp thêm đường khí, đường nước. Đặc tính của vật liệu này được phân tích trong bài Phenolic HPL là gì.
Cửa kính và tấm chắn khí động
Cửa dùng kính cường lực dày 5mm, nâng hạ theo nguyên lý đối trọng và có điểm dừng để chỉnh độ mở. Phía trong là tấm chắn khí động dạng mở, tháo rời được để vệ sinh. Người dùng điều chỉnh từng khe để hướng gió theo loại hóa chất, đồng thời hạn chế acid chảy xuống trong tủ.
Mặt bàn và chân tủ
Mặt bàn thí nghiệm là Phenolic HPL ReLab dày 18mm, chống hóa chất, chống bám vi sinh và bo cạnh R5 bằng máy. Chân tủ cao 800mm dùng khung thép 30 × 60 × 1.4mm sơn tĩnh điện cùng hộc tủ ván MFC chống ẩm dạng cánh mở.
Hệ thống hút gồm quạt, đường ống và phin lọc
Quạt ly tâm chịu acid, base và muối, cánh và lồng quạt bằng nhựa PP. Với mẫu LSK-FH1.5 và LSK-FH18, quạt đạt lưu lượng tối đa 2100 m³/giờ, cột áp tối đa 750Pa, công suất 370W, tốc độ motor 2800rpm và độ ồn 71dB. Đường ống PVC Ø200mm dài tối đa 6m, phin lọc carbon kích thước 600 × 300 × 45mm đặt bên trong tủ. Bảng điều khiển gồm công tắc quạt hút, công tắc đèn chiếu sáng và ổ cắm điện MPE 3 chấu.
Tủ hút khí độc có tác dụng gì trong phòng lab?
Sau khi biết tủ hút khí độc là gì, câu hỏi tiếp theo là giá trị thực tế mà thiết bị mang lại. Có năm tác dụng cốt lõi:
- Bảo vệ đường hô hấp: hơi axit, dung môi và khí độc bị cuốn đi thay vì lan vào vùng thở của người thao tác.
- Che chắn khi bắn tóe: cửa kính cường lực đóng vai trò màn chắn khi xảy ra tóe hoặc sôi trào.
- Giữ sạch không khí phòng: hơi hóa chất được thu tại nguồn nên không tích tụ trong không gian chung.
- Bảo vệ thiết bị và nội thất: vật liệu Phenolic HPL và PP chịu được môi trường ăn mòn, hạn chế xuống cấp sớm.
- Hoàn thiện hệ thống an toàn: tủ hút thuộc nhóm thiết bị an toàn cố định cùng vòi rửa mắt, vòi tắm khẩn cấp, thông gió, lối thoát hiểm và thiết bị phòng cháy chữa cháy.
Vì vậy vị trí đặt tủ hút và đường đến vòi rửa nên được tính ngay từ giai đoạn thiết kế phòng lab, không đợi đến lúc lắp đặt mới bố trí.
Các loại tủ hút khí độc thường gặp là gì?
Khi tìm hiểu tủ hút khí độc là gì, người mua thường gặp ba cách phân loại phổ biến. Mỗi cách trả lời một câu hỏi khác nhau khi lập cấu hình.
Phân loại theo cách thoát khí
Tủ có đường ống xả ngoài trời phù hợp phòng lab thao tác thường xuyên với hóa chất độc. Tủ không đường ống lọc tuần hoàn phù hợp khối lượng nhỏ, nhưng phải chọn đúng loại phin lọc cho đúng nhóm hóa chất.
Phân loại theo cách điều khiển dòng khí
Tủ lưu lượng không đổi (bypass) giữ lượng khí hút cố định, còn tủ lưu lượng thay đổi (VAV) tự điều chỉnh để giữ tốc độ gió mặt cửa ổn định khi người dùng nâng hạ cửa kính. Cách chọn phụ thuộc vào hệ thống thông gió chung của tòa nhà.
Phân loại theo mục đích chuyên dụng
Với thao tác axit mạnh có thể dùng tủ hút phá mẫu acid làm từ vật liệu chống ăn mòn. Với phòng lab cần xử lý khí ngay trong cùng một hệ thống thì có tủ hút kết hợp bộ xử lý khí thải. Phần dưới đây trình bày các dòng Lý Sơn Sa Kỳ Lab hiện có.

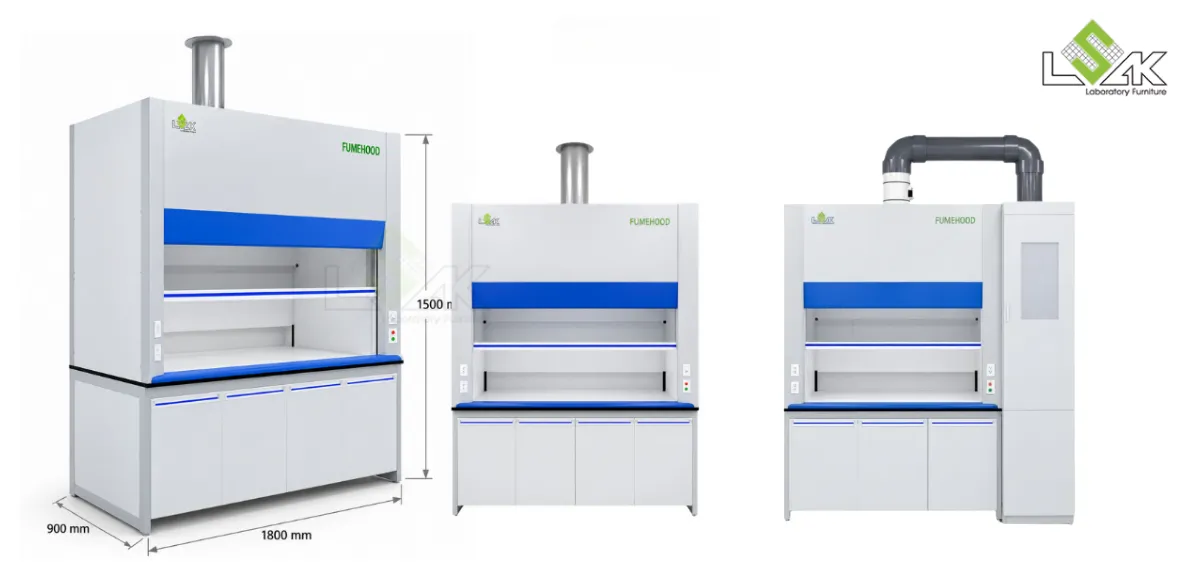

Lý Sơn Sa Kỳ Lab hiện có những dòng tủ hút khí độc nào?
Với người đang cần biết tủ hút khí độc là gì để chọn mẫu phù hợp, danh mục tủ hút khí độc của Lý Sơn Sa Kỳ Lab gồm ba nhóm chính, được đặt theo yêu cầu và cung cấp đồng bộ tủ, quạt, đường ống.
| Dòng sản phẩm | Mẫu tiêu biểu | Thông số nổi bật |
|---|---|---|
| Tủ hút khí độc phòng thí nghiệm | LSK-FH1.5, LSK-FH18 | Kích thước ngoài 1500 × 900 × 1500mm và 1800 × 900 × 1500mm; khoang trong 1230 × 730 × 1100mm và 1530 × 730 × 1100mm; tiêu chuẩn BS EN 14175-3:2019 |
| Tủ hút phá mẫu acid | LSK-FHA1.5 cùng các mẫu FHA1.2, FHA1.8 và bản ốp inox 304 | Vách ngoài Phenolic HPL, vách trong kính cường lực kháng acid, quạt PP chịu acid, base, muối |
| Tủ hút kết hợp bộ xử lý khí thải | LSK-THT20 | Phin carbon cùng bộ xử lý ướt phun NaOH; vỏ PP dày 5mm; bơm 0,55kW; quạt 900 m³/giờ, độ ồn 57dB |
Nhờ có xưởng sản xuất riêng, Lý Sơn Sa Kỳ Lab còn hỗ trợ điều chỉnh kích thước, bố trí đường khí đường nước và thiết kế theo yêu cầu riêng của từng phòng lab, thay vì ép khách hàng theo một mẫu có sẵn.
Tủ hút khí độc cần đạt thông số và tiêu chuẩn nào?
Hiểu tủ hút khí độc là gì chưa đủ, người mua cần biết thiết bị phải đạt những thông số nào. Chỉ số quan trọng nhất là tốc độ gió mặt cửa, vì nó quyết định tủ giữ được hơi độc hay để lọt ra ngoài. Các mốc tham chiếu từ tài liệu quốc tế được tổng hợp như sau.
| Hạng mục | Giá trị tham chiếu |
|---|---|
| Tốc độ gió mặt cửa gợi ý (ANSI/ASSP Z9.5-2022) | 80 đến 100 fpm, tương đương khoảng 0,41 đến 0,51 m/s, tùy hóa chất sử dụng |
| Tủ bypass tại độ mở cửa 18 inch (khoảng 457mm) | 0,4 đến 0,65 m/s |
| Tủ VAV | 0,5 đến 0,65 m/s, bất kể độ mở cửa |
| Độ đồng đều tại các điểm đo | Không lệch quá ±20% so với giá trị trung bình |
| Kiểm tra hiệu suất | Tối thiểu hằng năm |
Phương pháp kiểm tra phổ biến là ANSI/ASHRAE 110, dùng máy đo gió dây nóng theo lưới điểm đo, kèm thử khói để quan sát dòng khí. Các mẫu LSK-FH1.5 và LSK-FH18 của Lý Sơn Sa Kỳ Lab công bố tiêu chuẩn BS EN 14175-3:2019. Trang sản phẩm hiện nêu lưu lượng tối đa và cột áp của quạt, nên khi lập dự toán người dùng nên yêu cầu thêm số liệu đo tốc độ gió mặt cửa tại hiện trường.
Chọn và sử dụng tủ hút khí độc như thế nào cho đúng?
Từ kinh nghiệm thi công, Lý Sơn Sa Kỳ đúc kết thành Bộ 5 điểm kiểm tra tủ hút, giúp rà soát nhanh mọi báo giá:
- Điểm dòng khí: có số liệu tốc độ gió mặt cửa và lưu lượng quạt phù hợp nhóm hóa chất không.
- Điểm vật liệu: vách, mặt bàn, quạt có chịu được acid, base và dung môi sử dụng không.
- Điểm cửa kính: cửa nâng hạ êm, có điểm dừng để chỉnh độ mở và dùng kính cường lực làm màn chắn không.
- Điểm xả và xử lý: đường ống, phin lọc hoặc bộ xử lý khí thải có khớp quy mô thao tác không.
- Điểm hồ sơ kiểm định: có báo cáo thử nghiệm và kế hoạch kiểm tra định kỳ không.
Trong quá trình sử dụng, một số nguyên tắc cần giữ đều đặn:
- Kiểm tra quạt và phin lọc trước mỗi lần thao tác.
- Hạ cửa kính ở mức làm việc và đóng cửa khi không thao tác.
- Không tắt tủ khi hóa chất vẫn đang trong khu vực thao tác.
- Vệ sinh và thay phin lọc theo định kỳ.
- Luôn mang đồ bảo hộ cá nhân, vì tủ hút là lớp bảo vệ bổ sung chứ không thay thế.
Vì sao nên chọn Lý Sơn Sa Kỳ Lab cho tủ hút khí độc và phòng lab trọn gói?
Hiểu tủ hút khí độc là gì rồi, người mua còn cần chọn đúng đơn vị cung cấp: một chiếc tủ hút chỉ phát huy giá trị khi được đặt đúng vị trí, đấu nối đúng đường xả và đi cùng hệ thống bàn, nội thất chịu hóa chất. Lý Sơn Sa Kỳ Lab kết hợp ba lợi thế mà doanh nghiệp, cơ quan đang tìm đơn vị thi công phòng lab uy tín thường cần:
- Có xưởng sản xuất riêng: chủ động chất lượng, tiến độ và khả năng gia công theo bản vẽ.
- Tư vấn và thi công phòng lab trọn gói: từ khảo sát quy trình, thiết kế, cung cấp tủ cùng quạt và đường ống đến lắp đặt và hỗ trợ vận hành.
- Thiết kế dụng cụ theo nhu cầu riêng: phù hợp những quy trình đặc thù mà mẫu có sẵn khó đáp ứng.
Tủ hút là tài sản liên quan trực tiếp đến sức khỏe người làm việc nên cần được cân nhắc kỹ trước khi đầu tư. Doanh nghiệp, trường học hoặc viện nghiên cứu đang lập dự toán có thể liên hệ qua hotline 0934 517 576 hoặc 0931 458 247, hay gửi yêu cầu báo giá để đội ngũ kỹ thuật khảo sát và đề xuất giải pháp mang lại hiệu quả tốt nhất cho phòng lab.
Tóm tắt
- Tủ hút khí độc là gì: thiết bị dạng buồng một mặt thao tác, dùng quạt tạo dòng khí cuốn hơi độc ra khỏi vùng thở người dùng rồi xả hoặc xử lý trước khi thải.
- Cấu tạo cốt lõi gồm thân tủ và vách Phenolic HPL, cửa kính cường lực, tấm chắn khí động, mặt bàn kháng hóa chất và hệ thống hút gồm quạt, ống và phin lọc.
- Tủ hút không thay thế đồ bảo hộ cá nhân mà bổ sung cho nó, đồng thời nên được tính vị trí ngay từ giai đoạn thiết kế phòng lab.
- Tốc độ gió mặt cửa, độ đồng đều dòng khí và kiểm tra định kỳ là các chỉ số cần đòi hỏi khi nhận báo giá.
- Bộ 5 điểm kiểm tra tủ hút gồm dòng khí, vật liệu, cửa kính, xả và xử lý, hồ sơ kiểm định giúp rà soát nhanh mọi phương án.
- Lý Sơn Sa Kỳ Lab có xưởng sản xuất riêng, tư vấn trọn gói và thiết kế theo yêu cầu, sẵn sàng đồng hành từ khảo sát đến khi phòng lab vận hành ổn định.
